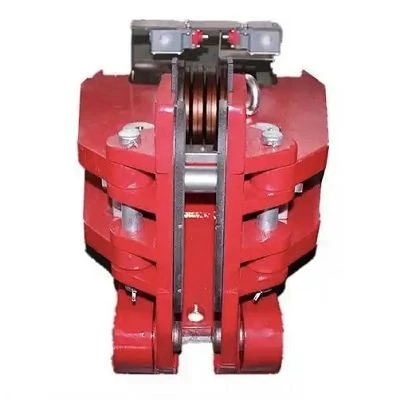

Hydrauliczna awaria - bezpieczny hamulec
5SH/450SH/4SH/3SH Hydraulic Fail - Bezpieczny hamulca
Spring Hamure - Wydanie hydrauliczne - odpowiednie dla grubości dysku: 15 lub 30
Tdane echniczne
|
5sh |
450sh |
4sh |
3sh |
|
|
Maksymalna siła hamowania (N) |
1650 |
3340 |
5880 |
10170 |
|
Presja uwalniania (pasek) |
100 |
100 |
100 |
100 |
|
Czas odpowiedzi (-ów) |
0.15 |
0.15 |
0.2 |
0.2 |
|
Waga (kg) |
27 |
28 |
62 |
95 |
|
Średnica dysku φ B (mm) |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
|
5sh |
Maksymalny moment hamowania (NM) |
190 |
220 |
260 |
300 |
340 |
390 |
460 |
||
|
A (mm) |
159 |
165 |
172 |
179 |
187 |
195 |
206 |
|||
|
C (mm) |
99 |
119 |
142 |
167 |
192 |
223 |
258 |
|||
|
450sh |
Maksymalny moment hamowania (NM) |
380 |
450 |
510 |
600 |
680 |
770 |
900 |
1030 |
1180 |
|
A (mm) |
159 |
165 |
172 |
179 |
187 |
195 |
206 |
218 |
231 |
|
|
C (mm) |
99 |
119 |
142 |
167 |
192 |
223 |
258 |
298 |
344 |
|
|
4sh |
Maksymalny moment hamowania (NM) |
950 |
1120 |
1270 |
1500 |
1750 |
2000 |
|||
|
A (mm) |
225 |
232 |
241 |
251 |
262 |
274 |
||||
|
C (mm) |
133 |
157 |
185 |
218 |
256 |
299 |
||||
|
3sh |
Maksymalny moment hamowania (NM) |
1600 |
1820 |
2100 |
2500 |
2900 |
3350 |
|||
|
A (mm) |
287 |
295 |
305 |
317 |
331 |
346 |
||||
|
C (mm) |
103 |
127 |
155 |
188 |
226 |
269 |
||||
Zarys Tabela wymiarów
|
Model |
E |
F |
G |
H |
K |
M |
N |
S |
T |
R |
d |
m |
n |
stopień |
|
5sh |
200 |
245 |
155 |
15 |
280 |
15 |
87.5 |
175 |
120 |
200 |
15 |
42 |
90 |
13 stopni |
|
450sh |
200 |
245 |
155 |
15 |
280 |
15 |
87.5 |
175 |
120 |
200 |
15 |
42 |
90 |
13 stopni |
|
4sh |
260 |
355 |
85 |
20 |
343 |
20 |
117.5 |
210 |
165 |
270 |
22 |
57 |
122 |
17 stopni |
|
3sh |
360 |
490 |
80 |
25 |
435 |
20 |
117.5 |
210 |
165 |
270 |
22 |
68 |
128 |
20 stopni |
Uwaga: określone modele i wymiary strukturalne mogą ulec zmianie.
ST1SH/ST2SH/ST3SH HYDRAULIC FAIL - Bezpieczny hamulec
Spring Hamure - Wydanie hydrauliczne - odpowiednie dla grubości dysku: 30 mm
Tdane echniczne
|
ST1SH |
ST2SH |
ST3SH |
||||
|
Maksymalna siła hamowania (N) |
Hamowanie awaryjne |
Hamulec serwisowy |
Hamowanie awaryjne |
Hamulec serwisowy |
Hamowanie awaryjne |
Hamulec serwisowy |
|
35000 |
25000 |
70000 |
50000 |
147000 |
105000 |
|
|
Presja uwalniania (pasek) |
100 |
100 |
100 |
|||
|
Czas odpowiedzi (-ów) |
0.2 |
0.2 |
0.2 |
|||
|
Waga (kg) |
117 |
117 |
118 |
|||
Uwaga: określone modele i wymiary strukturalne mogą ulec zmianie.
ST4SH Hydraulic Fail - bezpieczny hamulca
Spring Hamure - Wydanie hydrauliczne - odpowiednie dla grubości dysku: 30 mm
Seria ST4SH tdane echniczne
|
Maksymalna siła hamowania |
||
|
Używane do hamowania awaryjnego |
N |
120000 (pad A) ST4-A |
|
Używane do hamowania roboczego |
N |
90000 (pad m) ST4-M |
|
Hamulec *luka między podkładką a dysku: 1 mm |
||
|
Presja uwalniania |
bar |
100 |
|
W pełni zwolniona pojemność przemieszczenia |
cm³ |
110 Każdy tłok 55 cm³ |
|
Całkowita objętość cylindra |
cm³ |
408 Każdy tłok 204 cm³ |
|
Czas odpowiedzi a |
s |
0.2 |
|
Waga c |
kg |
285 |
ST5SH Hydraulic Fail - bezpieczny hamulca
Spring Brake - Hydraulic zwolnienie
Seria ST5SH tdane echniczne
|
Maksymalna siła hamowania |
||
|
Używane do hamowania awaryjnego |
N |
293000 (PAD A) ST5-A |
|
Używane do hamowania roboczego |
N |
220000 (pad m) ST5-M |
|
Hamulec |
||
|
Presja uwalniania |
bar |
190 |
|
W pełni zwolniona pojemność przemieszczenia |
cm³ |
120 każdy tłok 60 cm³ |
|
Całkowita objętość cylindra |
cm³ |
678 Każdy tłok 339 cm³ |
|
Czas odpowiedzi |
s |
0.2 |
|
Waga |
kg |
440 |
Uwaga: określone modele i wymiary strukturalne mogą ulec zmianie.
ST10SH/ST16SH/ST25SH/ST40SH HYDRAULICZNA UWAGA - Bezpieczny hamulca
Spring Brake - Hydraulic zwolnienie
Formuła momentu obrotowego hamowania: Łączenie śrub:
ST10SH: moment obrotowy hamowania (nm)=siła hamowania/1000 × (φ b/2-75) ST10SH: 8 jednostek śrub M24, stopień 12,9, moment dokręcenia: 1000n. M
ST16SH: moment obrotowy hamowania (nm)=siła hamowania/1000 × (φ b/2-90) ST16SH: 8 jednostek M30 Śruby, stopień 12,9, moment dokręcenia: 1350N. M
ST25SH: moment obrotowy hamowania (nm)=siła hamowania/1000 × (φ b/2-90) ST25SH: 8 jednostek M30 Śruby, stopień 12,9, moment dokręcenia: 1500N. M
ST40SH: moment obrotowy hamowania (nm)=siła hamowania/1000 × (φ b/2-100) ST40SH: 8 jednostek M39 śruby, stopień 12,9, moment dokręcenia: 5000n. M
Tdane echniczne
|
ST10SH |
ST16SH |
ST25SH |
ST40SH |
|
|
Maksymalna siła hamowania (N) |
81000 |
150000 |
200000 |
288000 |
|
Gap (MM) |
2 |
1 |
1 |
2 |
|
Presja uwalniania (pasek) |
130 |
150 |
150 |
190 |
|
Czas odpowiedzi (-ów) |
0.2 |
0.2 |
0.2 |
0.2 |
|
Waga (kg) |
218 |
286 |
Zarys Tabela wymiarów
|
Model |
S |
T |
H |
d |
M |
N |
G |
L |
F |
K |
Q |
A |
U |
W |
V |
R |
|
ST10SH |
45 |
45 |
190 |
25 |
95 |
130 |
55 |
300 |
315 |
190 |
45 |
35 |
88 |
48 |
288 |
648 |
|
ST16SH |
65 |
70 |
260 |
32 |
110 |
135 |
65 |
345 |
370 |
205 |
45 |
35 |
88 |
48 |
288 |
600 |
|
ST25SH |
72 |
90 |
302 |
32 |
130 |
150 |
65 |
380 |
400 |
220 |
60 |
50 |
88 |
48 |
288 |
650 |
|
ST40SH |
100 |
100 |
367 |
41 |
168 |
219 |
100 |
522 |
462 |
268 |
119 |
100 |
90 |
50 |
306 |
630 |
Uwaga: określone modele i wymiary strukturalne mogą ulec zmianie.
Wprowadzenie produktu
Hydrauliczna awaria - bezpieczny hamulca to urządzenie hamulcowe, które może automatycznie wdrażać hamowanie w przypadku braku systemu hydraulicznego zapewnienia bezpieczeństwa sprzętu. Zasada pracy: normalnie zamknięty projekt. Podczas normalnej pracy cylinder hydrauliczny dysk jest wypełniony olejem ciśnieniowym, a pręt tłokowy kurczy się do cylindra pod działaniem ciśnienia oleju, doprowadzając lewe i prawe ramiona hamulca, aby otworzyć i osiągnąć uwalnianie hamulca. Gdy cylinder hydrauliczny jest w depresji, siła sprężyna dysku jest przenoszona na podkładkę hamulcową przez ramię hamulcowe, działając na tarczę hamulcową w celu wygenerowania siły zacisku, wdrażając opóźnienie i hamowanie.
